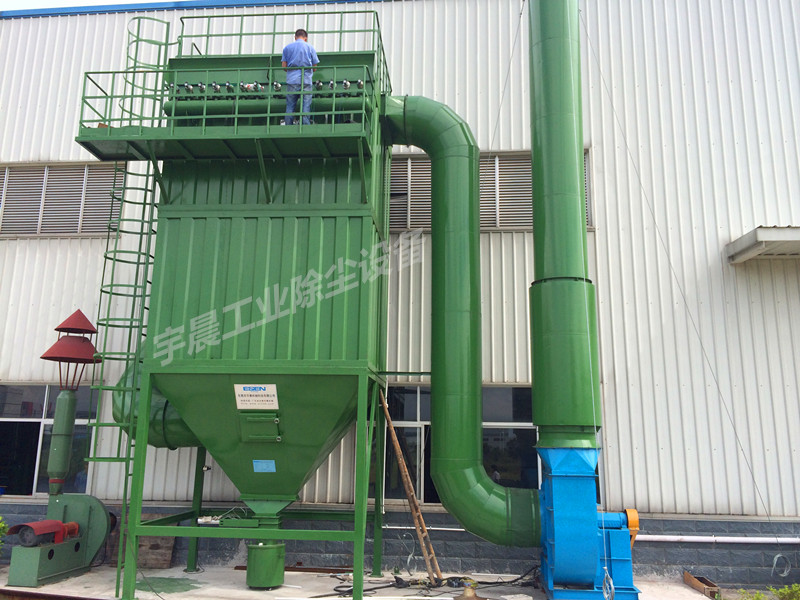

脉冲袋式除尘器相关介绍如下图：

脉冲袋式除尘器相关介绍由灰斗、中间箱体(尘气室)、上箱体(清气室)和吹灰清灰装置组成. 一种集尘装置，包括多个过滤单元，每个单元具有数百至数千个滤袋，并沿多个同心圆布置.

采取外部过滤的形式。 滤袋为扁圆形，当量圆直径127 mm，固定在中箱体上沿花板上.。 滤袋内部由形状相同的框架支撑.。

脉冲袋式除尘器相关介绍：含尘气体由外向内进入中间箱体并进入滤袋. 灰尘堵塞在滤袋外表面. 清洁气体在袋中向上收集到上箱体，然后排放到出口烟道.。 滤袋除尘通过脉冲喷吹装置实现.。 清灰装置。 过滤单元具有2至4根由脉冲阀提供的吹管.。 旋转机构带动喷淋管连续旋转，脉冲阀每隔一段时间进行吹风，在一个除尘周期内清洗所有滤袋.

旋管喷射脉冲袋式除尘器结构旋管喷射脉冲袋式除尘器滤袋布置图1提升式挡板ki2清洁煤气出口3贪婪SFE煤气入口ct4灰斗入口挡板门5花板6滤袋7维护平台8灰斗9脉冲阀和驱动器. 马达，稳定气体10 -吹管11 -洁净空气室

除尘设备除尘由PLC系统控制，采用恒压差和定时两种控制方式.。 通常采用恒压差除尘方法. 当吸尘器设备的阻力达到上限时，将开始吸尘. 当阻力降到下限时，灰尘清除将停止.。

旋转吹管脉冲袋式除尘器的特点:

1 )脉冲喷射所需的空气源压力通常较低<0.09MPa;

2 )脉冲阀数量少. 处理风量ho xl04m 3 / h的装置只有8个(或I2 )脉冲阀，维护工作量小.

3 )滤袋长度可达8m以上，滤袋为扁平圆形截面，占地面积小；

4 )与其他脉冲袋式除尘器设备相比，增加了机械运动部件，具有一定的维护工作量；

5 )由于滤袋布置成同心圆，位于内圈和外圈的滤袋除尘频率相差数倍，每次喷射时喷射管的喷嘴很难与滤袋中心对齐，影响喷射效果.。 适用于除尘性能好的条件下使用.
